「板式換熱機組」的工作原理

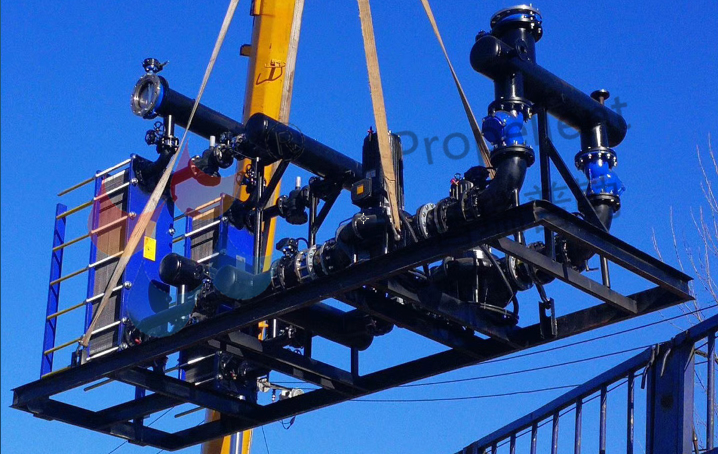

板式換熱機組是由板式換熱器、循環泵、補水泵、閥門、管件、過濾器、儀表及電氣控制系統等組成，可安裝在同一底座上的換熱設備。

具有結構緊湊、占地面積小、安裝方便、高效、節能、智能化和自動化等優勢，熱交換機組運行到安裝現場后，只需連接一次側、二次側及補水管道，接通電源即可投入運行。

應用：

廣泛適用于工廠、機關、學校、住宅小區、別墅等民用建筑及商場、賓館、酒店等商用建筑的采暖、空調、洗浴用水、生活用水、游泳池用水、生產工藝用水等各種需要換熱的場所。

工作原理：

板式換熱機組是把一次網得到熱量，自動連續的轉換為用戶需要的生活及采暖用水。

蒸汽或熱水在溫控閥的控制下，按供熱系統所需的流量從機組的一次側入口進入板式換熱器，換熱器以間接換熱方式將熱用戶的采暖(生活)回水加熱后，從機組一次側出口流出；二次側回水首先經過過濾器除去污垢后，再通過二次側循環泵進入換熱器被蒸汽或熱水加熱后供用戶使用，生產出于采暖、空調或生活用水等不同溫度的熱水。

蒸汽或高溫水進入板式換熱器后，變成凝結水或高溫回水返回?zé)嵩矗M(jìn)行一、二次供熱系統的回路循環。

一次熱媒在板式換熱機組換熱后又回至一次供熱管網。系統的水量損失由補水泵按設定的壓力自動補充，確保系統壓力穩定、正常運行。
